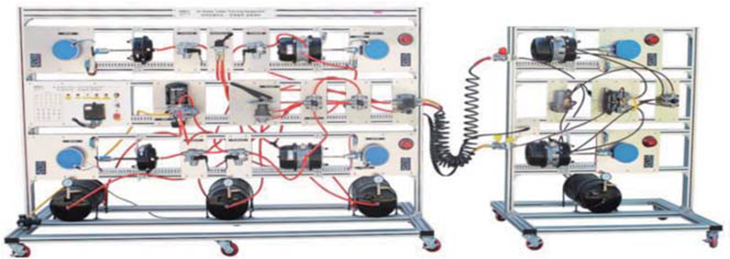

陜汽2190N全車氣路工作原理圖
一、概述
1）了解陜汽2190N空氣制動系統的工作原理，維護，重型卡車的檢查。
2）由陜汽2190N身體部位和掛車組成的制動系統，以了解其工作原理和培訓。
3）能夠通過電動機控制車輪旋轉，速度。
4）能夠?qū)σ寻惭b的空氣箱和空氣制動系統的所有組件進行測試。
二、技術參數
1）通過安裝陜汽2190N氣罐和空氣制動系統的每個零件進行實際操作和測試
2）能夠?qū)諝庵苿?dòng)的每一次動作和車輛進行進行有效控制制動操作
3）ABS操作和真實車輛一樣
4）使用電動機，車輪的旋轉和速度能被控制
5）配備以下部件；
陜汽2190N氣罐，壓力調節器，制動踏板，氣壓計，單腔2個，雙腔2個，
ECU，停車制動閥，止回閥，ABS脈沖環，PCV調節器，快速釋放閥，空氣干燥器，雙止回閥等
6）控制面板：檢查端子，電源指示燈，保險絲座，鑰匙開關，電源開關，緊急開關
7）自動故障：內置控制箱，可以在輸入/輸出電路中設置任意故障條件
（1）可以為每個元件分配故障狀態，例如電信號斷開和連接故障，并顯示給ECU
（2）學習電子控制電路和組成部件的功能，并診斷和檢查故障數據。
（3）可以使用電腦進行故障設置，可以設置輸入和輸出電氣組件的故障條件：故障診斷板輸入DC24V 1A，繼電器輸出最大5A 30V，99個繼電器輸出RS232C通訊支持（D-sub，USB），繼電器輸出引腳上的信號檢查
8）驅動馬達：?jiǎn)蜗?span lang="EN-US">220V調速型120W馬達空氣制動器4個，拖車部分2個
9）電機驅動裝置Wheelton傳感器安裝部件MC Blue 150mm精密加工
10）已安裝惠頓傳感器，處理裝置為12mm 850 * 50
11）調速器RPM 0?180，空氣制動器配備3個，拖車配備1個
13）配備4個氣壓計
14）制動裝置：前-配有單腔，后-四個雙腔
15）配備4個剎車燈
16）使用電源單元單相220V和DC24V的空氣制動單元操作
17）控制面板：帶ECU診斷，緊急開關，保險絲盒2個位置（單相220V，DC24V），電動機電源開關
18）操作空氣軟管10mm（紅色，藍色，黑色）
19）按展臺型150 * 50mm按面板類型生產
20）重量：約150公斤+ 60公斤（拖車）
21）易于移動的輕型車輪使用，空氣制動器6個輪子和拖車4個
三、培訓內容：
第一章，輸出電壓測試
第2章，ABS波形實驗
第3章，ABS轉換器電阻實驗
第4章，剎車線完成實踐
第5章，檢查空氣制動器各部分的功能
第6章，空氣制動器與掛車之間的運營關系和運營實踐
第7章，使用診斷終端對空氣制動的每個零件的對角線
第8章，可以在運行期間通過氣罐的壓力表檢查空氣量
第9章，通過每個車輪的速度控制進行空氣制動
第10章，空氣制動器和拖車的航空實驗
第11章，駐車制動電路的實踐
第二章，制動航空公司的實踐
第13章，了解快速釋放閥的工作原理
第14章，了解雙重止回閥的工作原理
第15章，PCV調制器操作的實踐
第16章，了解止回閥的工作原理
第17章，了解單腔，雙腔的工作原理
第18章，了解壓力調節器的工作原理
