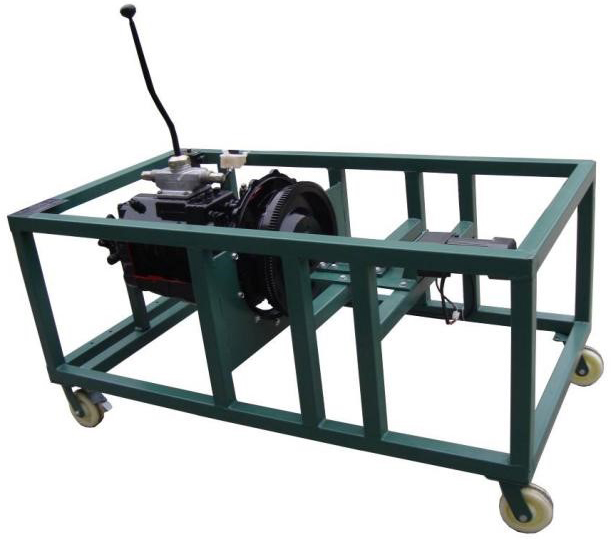

變速器解剖運行實訓臺（豪沃ZZ1167）
一、功能特點
1.采用翻新豪沃ZZ1167原車12檔手動變速器進行剖面處理，各部件齊全，剖面位置合理，可全面展示內部結構和部件的運動情況，適合于手動變速器原理和機械機構的教學。
2.對變速器各機械剖面采用不同顏色的油漆進行噴涂。
3.由單相減速電動機帶動減速機，減速機帶動變速器輸入軸運轉，真實演示不同檔位下機械運動的傳遞過程。
4.實訓臺驅動部分加裝安全防護罩。
5.移動臺架采用了高強度的鋼結構焊接，表面經噴涂工藝處理。移動臺架底部帶有自鎖腳輪，可移動式，方便教學。
二、技術規格
外形尺寸：800×600×800mm(長×寬×高)
動力電源：?jiǎn)蜗?/span>
單相減速電動機：
電 壓：AC 220V
功 率：250KW
轉 速：15轉/分
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
移動腳輪：100*50mm
三、基本配置(每臺)
|
序號 |
名 稱 |
規格型號 |
單位 |
數量 |
|
1 |
手動變速器總成 |
附件齊全 |
套 |
1 |
|
2 |
變速器檔位總成 |
|
套 |
1 |
|
3 |
單相減速電動機 |
功率250W，轉速15轉/分 |
套 |
1 |
|
4 |
驅動機構(帶安全防護罩) |
|
套 |
1 |
|
5 |
漏電保護開關 |
DZ47LE-32 |
套 |
1 |
|
6 |
移動臺架(帶自鎖腳輪裝置) |
800×600×470mm(長×寬×高) |
個 |
1 |
