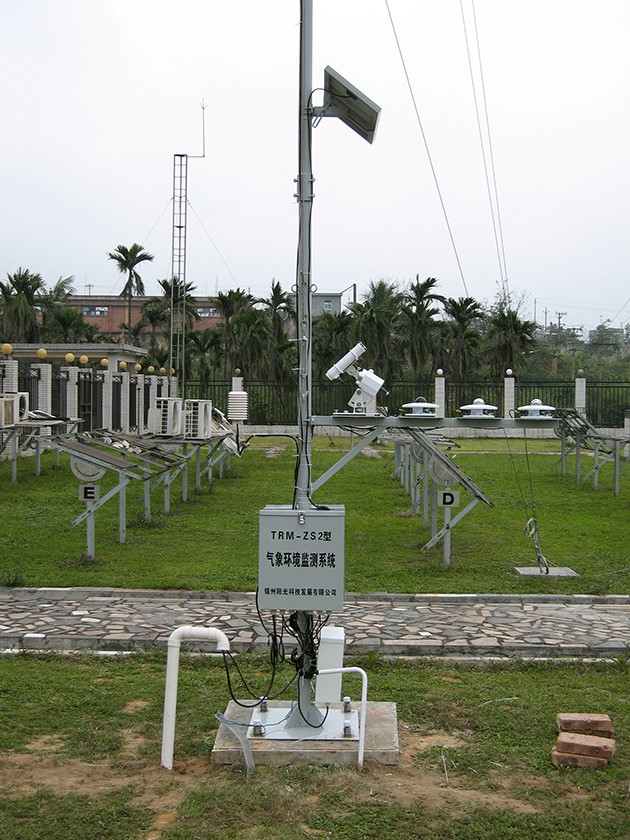

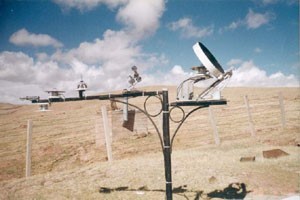

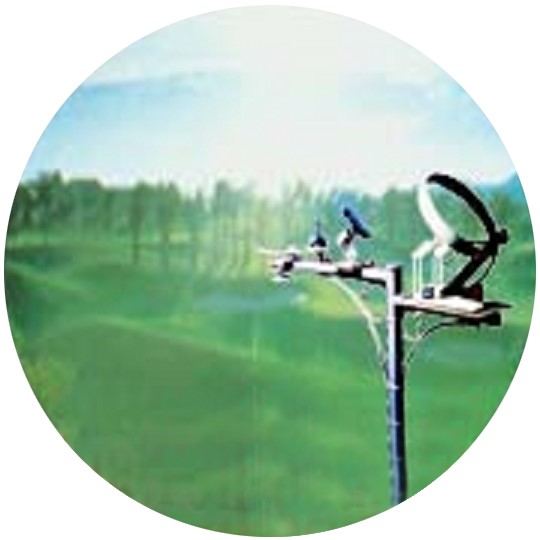

SB-PC2-T太陽輻射標準觀測站
太陽輻射是氣象觀測指標中重要內容，根據國際氣象組織WMO標準要求，太陽輻射標準觀測分為:(總輻射、散射輻射、直接輻射、反射輻射、凈全輻射), 太陽輻射分光譜觀測分為：(紫外光、可見光、紫藍光、綠光、橙紅光、近紅外光，遠紅外光)對此項內容的記錄分析將對人類研究太陽能、氣象、環境海洋、農業生態、建筑材料等起到重大作用。
PC-2-T太陽輻射標準觀測站
PC-2-T太陽輻射標準觀測站
一、概念及技術指標
1、總輻射
水平表面上，在2π立體角內所接收到的太陽直接輻射和散射太陽輻射之和稱為總輻射（短波）�？傒椛涫禽椛溆^測最基本的項目�？傒椛溆每傒椛浔恚ㄒ喾Q天空輻射表）測量。
總輻射表技術參數:
01.通 道 數:第1路；
02.光譜范圍:280----3000nm；
03.靈 敏 度:7～14μV／w.m-2
04.響應時間:≤30秒(99%)；
05.分 辨 率:1W；
06.內 阻:約350Ω ；
07.穩 定 性:±2%；
08.余弦響應:≤±7%(太陽高度角10時)；
09.溫度特性:±2%(-20℃～+40℃)；
10.非 線 性:±2%；
11.重 量:2.5kg；
12.精 度:<5% ；
13.測試范圍:0～2000W/m2
14.信號輸出:0～20mV ；
2、凈全輻射
由天空（包括太陽和大氣）向下投射的和由地表（包括土壤、植物、水面）向上投射的全波段輻射量之差稱為凈全輻射，簡稱凈輻射。凈全輻射是研究地球熱量收支狀況的主要資料。凈全輻射為正表示地表增熱，即地表接收到的輻射大于發射的輻射，凈全輻射為負表示地表損失熱量。凈全輻射用凈全輻射表測量。
凈全輻射表技術參數 :
01.通 道 數:第2路；
02.光譜范圍:280-----50000nm ；
03.靈 敏 度:7～14μV／W.m-2
04.分 辨 率:1W；
05.內 阻:約350Ω；
06.時間響應:不大于1分鐘（99%）；
07.感應面一致性:±10%；
08.使用環境溫度:-45℃～+40℃；
09.精 度:±5%；
10.重 量:0.5kg；
11.測試范圍:-2000～2000W/m2；
12.信號輸出:0～20mV ；
3、直接輻射
測量垂直太陽表面（視角約0.5°）的輻射和太陽周圍很窄的環形天空的散射輻射稱為太陽直接輻射。太陽直接輻射是用太陽直接輻射表（簡稱直接輻射表或直射表）測量。
直接輻射表技術參數：
01.通 道 數:第3路；
02.光譜范圍:280----3000nm；
03.靈 敏 度:7～14μV／W．m-2 ；
04.響應時間:≤30秒(99%)；
05.分 辨 率:1W；
06.內 阻:約100Ω；
07.跟蹤精度:24小時小于±1°；
08.穩 定 性:±1%；
09.溫度特性:±1%(-20℃～+40℃)；
10.重 量:5kg；
11.測試范圍:0～4000W/m2；
12.電源電壓:DC 12V±l5% AC 220V±l0%；
13.測試精度:±2% ；
14.信號輸出:0～20mV；
4、散射輻射和反射輻射
輻射中把來自太陽直射部分遮蔽后測得為散射輻射或天空輻射。感應面朝下所接所的為反射輻射。散射輻射和反射輻射都是短波輻射。這兩種輻射均用總輻射表配上有關部件加以測量。
4.1散射輻射表（總輻射+遮光環裝置）技術參數
01.通 道 數:第4路；
02.光譜范圍:280----3000nm；
03.靈 敏 度:7～14μV／w.m-2；
04.響應時間:≤30秒(99%) ；
05.分 辨 率:1W；
06.內 阻:約350Ω ；
07.穩 定 性:±2%；
08.余弦響應:≤±7% (太陽高度角10°時)；
09.溫度特性:±2% (-20℃～+40℃)；
10.非 線 性:±2%；
11.重 量:2.5kg；
12.精 度:<5% ；
4.2反射輻射表技術參數
01.通 道 數:第5路；
02.光譜范圍:280-----3000nm；
03.靈 敏 度:7～14μV／w.m-2
04.響應時間:≤30秒(99%)；
05.分 辨 率:1W；
06.內 阻:約350Ω ；
07.穩 定 性:±2%；
08.余弦響應:≤±7% (太陽高度角10°時)；
09.溫度特性:±2% (-20℃～+40℃)；
10.非 線 性:±2%；
11.重 量:2.5kg；
12.精 度:<5% ；
13.測試范圍:0～4000W/m2；
14.信號輸出:0～20mV ；
5、PC-2型太陽輻射記錄儀
PC-2型太陽輻射記錄儀(以下簡稱記錄儀)是新一代的太陽輻射記錄儀，它與通用的PC電腦配合使用，外接各種輻射傳感器，用于觀測記錄太陽的總輻射、散射、直輻射、反射、凈輻射等各種輻射量，具有測試精度高、人機界面友好、人工干預少、交直流電共用等特點。
PC-2型太陽輻射記錄儀技術參數：
01.通 道 數:5路；
02.輸入范圍:±25mV；
03.準 確 度:0.5%；
04.儀器內分辨率:±1μV；
05.顯示精度:1W；
06.顯示方式:大屏幕液晶顯示；
07.顯示內容:(總，散，直，反，凈）輻射瞬時值、小時累計量及最大值、日累計量及最大值,日期,時間；
08.數據存貯容量:（總，散，直，反，凈）輻射瞬時值、小時累計量及最大值、日累計量及最大值,日期,時間，記錄儀內最多可記錄7天數據；
09.供電電壓: AC:220V±10% 50Hz DC:12V；
10.電池供電：選用PC-2 UPS電源(在無交流電情況下,系統可連續工作七天以上)；
11.功 耗：充電時<30W 非充電時<10W；
12.工作溫度：10℃～+70℃；
13.遙測距離：大于150m；
14.最大相對濕度：≤95%；
15.通訊接口：標準RS232計算機通訊口；
16.軟件在WINDOWS98以上環境運行，即可將記錄儀內的數據下載存入微機，以EXCEL文件格式存儲。
系統配置：
太陽輻射標準觀測站
|
序號 |
名 稱 |
型 號 |
數量 |
單位 |
|
1 |
太陽輻射記錄儀 |
PC-2 |
1 |
臺 |
|
2 |
總輻射表 |
TBQ-2 |
1 |
臺 |
|
3 |
自動跟蹤太陽直接輻射表（日照計） |
TBS-2-2 |
1 |
臺 |
|
4 |
散射輻射表（總表+散射裝置） |
TBD-1 |
1 |
套 |
|
5 |
凈全輻射表 |
TBB-1 |
1 |
臺 |
|
6 |
反射輻射表 |
TBQ-2 |
1 |
臺 |
|
7 |
太陽輻射觀測臺架 |
PC-2-TJ |
1 |
套 |
|
8 |
電源線、數據通訊線及輻射表電纜 |
標準配置 |
1 |
套 |
|
9 |
太陽輻射觀測系統軟件 |
PC-2-T |
1 |
套 |
|
10 |
無線通訊控制器（可選配） |
GSM/GPRS |
1 |
套 |
|
11 |
移動存儲控制器（可選配） |
FS-1 |
1 |
套 |
